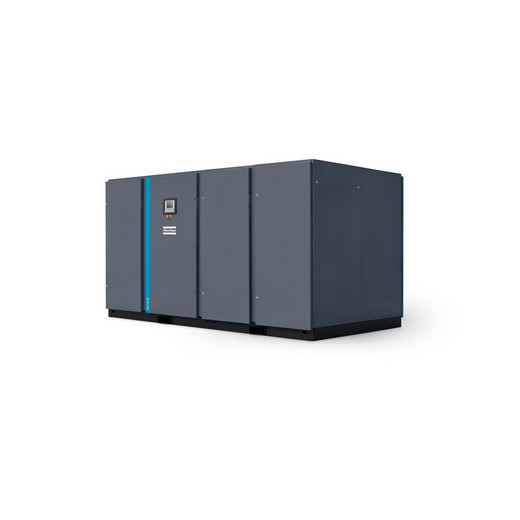

Винтовые маслосмазываемые компрессоры GA 90+ - 160, GA 160+ - 315, GA 110 - 315 VSD, GA 355 - 500
- Подробности
Компрессоры GA 90+ - 160, GA 110 - 160 VSD обеспечивают высококачественный сжатый воздух дажи при работе в самых тяжелых условиях эксплуатации. Применение запатентованных компанией «Атлас Копко» маслозаполненных винтовых элементов обеспечивает длительную и безотказную работу при минимальных эксплуатационных затратах.
|
Модель компрессора |
Рабочее давление, бар |
Производительность, FAD (1) |
Уровень шума (2) |
Мощность | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| Стандарт | Full-Feature (3) | л/с | м3/мин | дБ(А) | кВт | Стандарт | Full-Feature | |
| GA 90+ | 5,5 | 5,3 | 336 | 20,2 | 74 | 90 | 3000 | 3393 |
| 7,5 | 7,3 | 293 | 17,6 | 74 | 90 | 3000 | 3393 | |
| 8,5 | 8,3 | 280 | 16,8 | 74 | 90 | 3000 | 3393 | |
| 10 | 9,8 | 253 | 15,2 | 74 | 90 | 3000 | 3393 | |
| GA 110 | 5,5 | 5,3 | 402 | 24,1 | 74 | 110 | 3100 | 3493 |
| 7,5 | 7,3 | 364 | 21,8 | 74 | 110 | 3100 | 3493 | |
| 8,5 | 8,3 | 340 | 20,4 | 74 | 110 | 3100 | 3493 | |
| 10 | 9,8 | 312 | 18,7 | 74 | 110 | 3100 | 3493 | |
| 14 | 13,8 | 239 | 14,3 | 74 | 110 | 3100 | 3493 | |
| GA 132 | 5,5 | 5,3 | 474 | 28,4 | 74 | 132 | 3375 | 3768 |
| 7,5 | 7,3 | 430 | 25,8 | 74 | 132 | 3375 | 3768 | |
| 8,5 | 8,3 | 401 | 24,1 | 74 | 132 | 3375 | 3768 | |
| 10 | 9,8 | 373 | 22,4 | 74 | 132 | 3375 | 3768 | |
| 14 | 13,8 | 300 | 18,0 | 74 | 132 | 3375 | 3768 | |
| GA 160 | 7,5 | 7,3 | 508 | 30,5 | 74 | 160 | 3440 | 3833 |
| 8,5 | 8,3 | 485 | 29,1 | 74 | 160 | 3440 | 3833 | |
| 10 | 9,8 | 452 | 27,1 | 74 | 160 | 3440 | 3833 | |
| 14 | 13,8 | 361 | 21,7 | 74 | 160 | 3440 | 3833 | |
|
Модель компрессора |
Рабочее давление, бар |
Производительность, FAD (1) |
Уровень шума (2) |
Мощность | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| Стандарт | Full-Feature (3) | л/с | м3/мин | дБ(А) | кВт | Стандарт | Full-Feature | |
| GA 110 VSD - 8,5 бар | 5 | 5 | 128-437 | 7,7-26,2 | 78 | 110 | 3375 | 4015 |
| 7 | 7 | 128-392 | 7,7-23,5 | |||||
| 8,5 | 8,3 | 154-359 | 9,2-21,5 | |||||
| GA 110 VSD - 10 бар | 6 | 6 | 182-411 | 10,9-24,7 | 78 | 110 | 3375 | 3975 |
| 9,5 | 9,5 | 177-334 | 10,6-20,0 | |||||
| 10 | 9,8 | 176-325 | 10,6-19,5 | |||||
| GA 110 VSD - 14 бар | 9 | 9 | 178-344 | 10,7-20,6 | 78 | 110 | 3375 | 3950 |
| 13,5 | 12,5 | 166-266 | 10,0-16,0 | |||||
| 14 | 12,8 | 165-258 | 9,9-15,5 | |||||
| GA 132 VSD - 8,5 бар | 5 | 5 | 128-513 | 7,7-30,8 | 78 | 132 | 3415 | 4050 |
| 7 | 7 | 128-463 | 7,7-27,8 | |||||
| 8,5 | 8,3 | 154-426 | 9,2-25,6 | |||||
| GA 132 VSD - 10 бар | 6 | 6 | 182-484 | 10,9-29,0 | 78 | 132 | 3415 | 4050 |
| 9,5 | 9,5 | 177-399 | 10,6-23,9 | |||||
| 10 | 9,8 | 176-389 | 10,6-23,3 | |||||
| GA 132 VSD - 14 бар | 9 | 9 | 178-409 | 10,7-24,5 | 78 | 132 | 3415 | 4050 |
| 13,5 | 12,5 | 166-324 | 10,0-19,4 | |||||
| 14 | 12,8 | 165-316 | 9,9-19,0 | |||||
| GA 160 VSD - 8,5 бар | 5 | 5 | 128-569 | 7,7-34,1 | 78 | 160 | 3515 | 4155 |
| 7 | 7 | 128-548 | 7,7-32,9 | |||||
| 8,5 | 8,3 | 154-507 | 9,2-30,4 | |||||
| GA 160 VSD - 10 бар | 6 | 6 | 182-565 | 10,9-33,9 | 78 | 160 | 3515 | 4155 |
| 9,5 | 9,5 | 177-477 | 10,6-28,6 | |||||
| 10 | 9,8 | 176-466 | 10,6-28,0 | |||||
| GA 160 VSD - 14 бар | 9 | 9 | 178-489 | 10,7-29,3 | 78 | 160 | 3515 | 4155 |
| 13,5 | 12,5 | 166-395 | 10,00-23,7 | |||||
| 14 | 12,8 | 165-385 | 9,9-23,1 | |||||
(1) Производительность установки, измеренная в соответствии со стандартом ISO 1217, приложения C и E, редакция 4 (2009).
Стандартные условия:
- Абсолютное давление на впуске: 1 бар.
- Температура воздуха на впуске: 20°C.
(2) Уровень А-взвешенного звукового давления на рабочем месте, Lp WSA (исх. 20 мкПа) дБ (с погрешностью 3 дБ). Значения установлены в соответствии со стандартом по испытаниям на уровень шума ISO 2151 и стандарту по измерению уровня шума ISO 9614. Точка росы под давлением после встроенного рефрижераторного осушителя при стандартных условиях: от 2 до 3 °C.
(3) Встроенный осушитель: точка росы сжатого воздуха под давлением при стандартных условиях работы осушителя 3 °C.
Производительность FAD(1) измерена для следующих модификаций:
- версия 8,5 бар - при рабочем давлении 7 бар (Стандарт и FF)
- версия 10 бар - при рабочем давлении 9,5 бар (Стандарт и FF)
- версия 14 бар - при рабочем давлении 13,5 бар (Стандарт) / 12,5 бар (FF)
