Подпорный / сливно-наливной насос 20 НДсН-М
- Подробности
Насосы типа 20НДсН-М предназначены для обеспечения бескавитационной работы главных магистральных насосов, перекачивающих нефть по магистральным нефтепроводам, а также могут быть использованы на нефтеналивных терминалах НПЗ и нефтебазовых хозяйствах.
КОНСТРУКЦИЯ

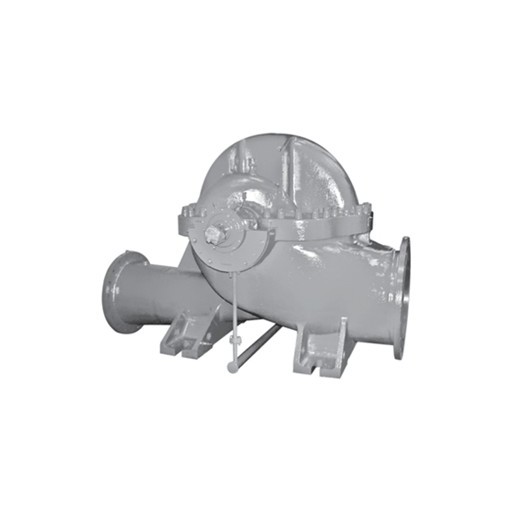

Насос 20НДсН-М — центробежный горизонтальный одноступенчатый с рабочим колесом двустороннего входа, снабженный подшипниками качения на пластичной смазке.
Всасывающий и напорный патрубки выполнены во фланцевом исполнении, расположены в нижней части корпуса и направлены горизонтально в противоположные стороны.
Концевые уплотнения насоса — механические, торцового типа с организованным отводом утечек. Для промывки торцовых уплотнений используются циклоновые сепараторы.
Передача крутящего момента от двигателя к насосу осуществляется при помощи упругой пластинчатой муфты.
В качестве привода насоса применяется асинхронный взрывозащищенный двигатель мощностью 315 кВт.
ПАРАМЕТРЫ ПЕРЕКАЧИВАЕМОЙ СРЕДЫ
| температура, оС | - 5 ... + 60 |
| кинематическая вязкость, м2/с, не более | 300х10-6 |
| содержание механических примесей, %, не более | 0,06 |
| размер механических примесей, мм, не более | 0,5 |
| предельное давление, кгс/см2 , не более | 16 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Насосы 20НДсН-М изготовлены в климатическом исполнении УХЛ, категория размещения 4 по ГОСТ 15150-69 при температуре окружающего воздуха в помещении от +5oС до +40oС.
Насосы предназначены для эксплуатации во взрывоопасных зонах В-1а согласно «Правилам устройства электроустановок» (ПУЭ) и перекачивания жидкостей, пары которых образуют с воздухом взрывоопасные смеси категории II А группы Т3 по ГОСТ 12.1.011-78.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример : 20 НДсН-М УХЛ4
20 – диаметр напорного патрубка, уменьшенный в 25 раз, мм
Н – насос
Д – насос двустороннего входа
с – средненапорный
Н – для перекачивания нефти
М – модернизированный
УХЛ4 – обозначение климатического исполнения и категории размещения по ГОСТ 15150-69
