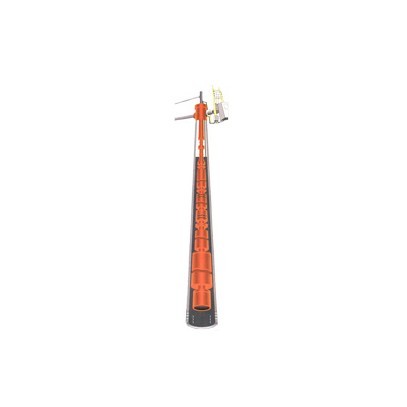

Насосы погружные винтовые сдвоенные типа ЭВН5
- Подробности
Насосы погружные винтовые сдвоенные типа ЭВН5 предназначены для откачки пластовой жидкости повышенной вязкости из нефтяных скважин.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример: 2 ЭВH5 12 1000 B5
2 – Насос комплектуется шестиполюсным электродвигателем с частотой вращения 1000 об/мин или редукторной приставкой (при отсутствии цифры 2 в обозначении насос комплектуется четырёх полюсным двигателем с частотой вращения 1380 об/мин).
ЭВH5 – обозначение насоса:
Э – привод от погружного двигателя;
В – винтовой;
Н – насос;
5 – группа насоса для колонны обсадных труб 146 мм с минимальным внутренним диаметром 121,7 мм.
12 – подача, м3/сут.
1000 – напор, м.
B5 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
ПАРАМЕТРЫ ПЕРЕКАЧИВАЕМОЙ СРЕДЫ
Пластовая жидкость – смесь нефти, попутной воды и нефтяного газа со следующими характеристиками:
| кинематическая вязкость, м2/с, не более | 1х10-3 |
| максимальное содержание попутной воды, % | 99 |
| содержание свободного газа на приёме насоса, по объему, %, не более | 50 |
| массовая концентрация твердых частиц, г/л, не более | 0,8 |
| микротвердость частиц, HRC, не более | 55 |
| температура жидкости на приеме насоса, оС, не более | 110 |
КОНСТРУКЦИЯ
| Насос состоит из основания с приводным валом и двух пар рабочих органов с нарезкой винтовых поверхностей разного направления, винты которых соединены между собой и приводным валом при помощи эксцентриковых муфт. Подвод пластовой жидкости к РО осуществляется параллельно с противоположных торцов насоса, так что движение жидкости по каналам РО происходит навстречу друг | другу, а осевые усилия в верхней и нижней паре уравновешиваются. В напорной камере, расположенной между рабочими парами, потоки смешиваются и по зазору между внутренней поверхностью корпуса насоса и наружной поверхностей верхнего статора поступают в НКТ. Основное преимущество такой схемы – повышенная надежность вследствие практически полной разгрузки осевой опоры насоса. |
